El TUV certificó al proveedor del fusible de la serie de HEV en China
Característica del fusible de la serie de HEV
Esta serie de productos es los fusibles perno-conectados redondo-tubo, que tienen las características de soplar tamaño pequeño, rápido, de I2t bajo, y de la alta confiabilidad. Somos fusibles de la serie de la marca la mayor parte de HEV de Dissmann que solicitan la protección de carga de la pila, profundamente nos convertimos en la industria de carga por casi 10 años, él de la pila hemos hecho el proveedor principal de la mayoría de las empresas principales. Nuestro cliente principal es actualmente la carga de la estrella, Sinexcel, Chargecore, Winline etc.

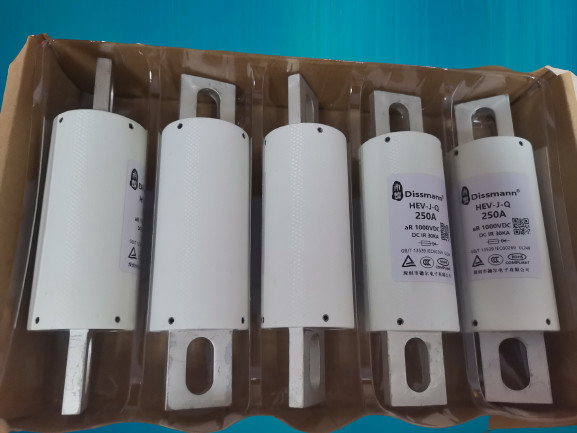

Strcture del fusible de la serie de HEV
El fusible de HEV se compone de un cuerpo del tubo y de dos casquillos de extremo. El tubo se hace de la fibra de vidrio, y el cuchillo en ambos extremos es estañado de la aleación de cobre.
Dimensión del fusible de HEV (milímetros)
| Código del tamaño |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
El tipo de producto del fusible de DC1000V HEV, elige el tamaño según la corriente clasificada.
| Modelo |
Corriente clasificada |
I2t(A2s) |
Disipación de poder |
Código del tamaño |
Instale |
| Pre-arco |
Total |
| HEV-J-Q-5 |
5A |
20 |
115 |
1,8 |
HF1 |
El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m |
| HEV-J-Q-10 |
10A |
30 |
170 |
2,2 |
| HEV-J-Q-15 |
15A |
48 |
220 |
3,1 |
| HEV-J-Q-20 |
20A |
72 |
360 |
3,6 |
| HEV-J-Q-25 |
25A |
85 |
510 |
4,2 |
| HEV-J-Q-30 |
30A |
110 |
830 |
5,1 |
| HEV-J-Q-35 |
35A |
180 |
1250 |
6,3 |
| HEV-J-Q-40 |
40A |
290 |
1650 |
7,8 |
| HEV-J-Q-45 |
45A |
350 |
1900 |
8,5 |
| HEV-J-Q-50 |
50A |
440 |
2450 |
10 |
| HEV-J-Q-60 |
60A |
600 |
3500 |
12,5 |
| HEV-J-Q-70 |
70A |
820 |
5500 |
14 |
| HEV-J-Q-80 |
80A |
1050 |
6500 |
16 |
| HEV-J-Q-90 |
90A |
1800 |
10500 |
17 |
HF2 |
| HEV-J-Q-100 |
100A |
2300 |
12000 |
18 |
| HEV-J-Q-125 |
125A |
3400 |
21000 |
20 |
| HEV-J-Q-150 |
150A |
4900 |
25500 |
27 |
| HEV-J-Q-175 |
175A |
9200 |
40000 |
30 |
HF3 |
El perno de montaje M10 recomendó el esfuerzo de torsión 20N·m |
| HEV-J-Q-200 |
200A |
15000 |
60000 |
32 |
| HEV-J-Q-225 |
225A |
19000 |
105000 |
40 |
| HEV-J-Q-250 |
250A |
24000 |
113000 |
47 |
| HEV-J-Q-275 |
275A |
25000 |
130000 |
49 |
| HEV-J-Q-300 |
300A |
26000 |
160000 |
52 |
| HEV-J-Q-325 |
325A |
33000 |
180000 |
55 |
| HEV-J-Q-350 |
350A |
42000 |
230000 |
60 |
HF4 |
| HEV-J-Q-400 |
400A |
71000 |
320000 |
65 |
| HEV-J-Q-450 |
450A |
78000 |
300000 |
80 |
| HEV-J-Q-500 |
500A |
105000 |
350000 |
95 |
| HEV-J-Q-600 |
600A |
163000 |
530000 |
105 |
HF5 |
El perno de montaje M12 recomendó el esfuerzo de torsión 28N·m |
| HEV-J-Q-700 |
700A |
320000 |
680000 |
155 |
| HEV-J-Q-800 |
800A |
420000 |
870000 |
185 |
HF1: La gama actual clasificada de 5A-80A, disponible en el perno de montaje M8 recomendó el esfuerzo de torsión 11N·m;
HF2: La gama actual clasificada de 90A-150A, disponible en el perno de montaje M8 recomendó el esfuerzo de torsión 11N·m;
HF3: La gama actual clasificada de 175A-325A, disponible en el perno de montaje M10 recomendó el esfuerzo de torsión 20N·m;
HF4: La gama actual clasificada de 350A-500A, disponible en el perno de montaje M8 recomendó el esfuerzo de torsión 20N·m;
HF5: La gama actual clasificada de 600A-800A, disponible en el perno de montaje M12 recomendó el esfuerzo de torsión 28N·m;
FAQ
Pregunta: Mi nominal del producto de la batería actual es 250A, y la corriente del pulso es 380A. ¿Cuánto del fusible de la corriente se protege tan?
Respuesta: Generalmente, utilizamos su pulso actual como la base para la selección, y se requiere el fusible 600A.
