Datos del producto:
|
| Material: | Cuerpo de cerámica con la conexión empernada del metal | Color: | blanco |
|---|---|---|---|
| Voltaje clasificado: | AC/DC500V | Corriente clasificada: | 10A-500A |
| Tipo protección: | AR | Fractura de capacidad: | AC100KA/DC20KA |
| uso: | 、 FCV DEL、 HEV DEL、 PHEV DE EV | Ventaja: | Alta capacidad de fractura y flujo de gran intensidad con resistencia de contacto mínima |
| Resaltar: | Fusibles automotrices de cerámica de EV,Fusibles automotrices de cerámica de DC500V,Fusible de batería de coche de FCV |
||

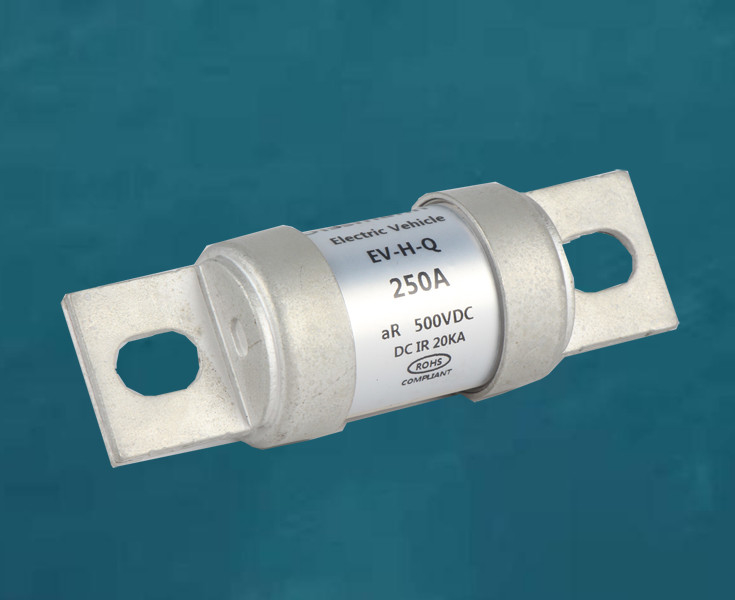

Fusible EV de cerámica blanca conFusible de conexión atornillada para la batería principal del automóvil——Serie de módulos EV-HQ
Dissmannfusible de cerámica EVSerie de módulos EV-HQcompacto y de alto rendimientoestán diseñados para protegeruna batería de automóvil, circuito de alto voltaje, cargador a bordo y equipo auxiliar.
La serie de módulos EV-HQ son cuerpos de cerámica blanca con metalconexión atornillada EVfusibles, ofrecen corriente nominal 80A - 500A, voltaje nominal AC / DC500V.
Dissmannfusibles cerámicos para vehículos eléctricosse diferencian por la velocidad del fusible, el voltaje y la clasificación de amperaje y cumplen con RoHS y están libres de halógenos y certificados UL 248-20, ISO 8820, JAS0-D622.
Introducción del producto
1. Forma y dimensiones de montaje de los fusibles EV:
| Modelo | Talla doce | A±2 | B±1.5 | C±1 | D±1,5 | F±1 | G±0,5 | H±0,2 | J±1 |
| EV-HQ | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
2. Clasificación del modelo según la corriente nominal de los fusibles EV:
| Modelo |
Corriente nominal (A) |
I²t(A²s) |
El consumo de energía (W) |
Código de tamaño |
Instalar | |
| 弧前 | 熔断 | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 |
Perno de montaje M8 par recomendado 11N·m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53.5 | VH2 |
Perno de montaje M10 par recomendado 20N·m
|
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
Le damos la bienvenida para obtener más información sobre los fusibles Ceramic Automotive EV. Le proporcionaremos servicios rápidos y eficientes y productos de fusibles de alta calidad.
