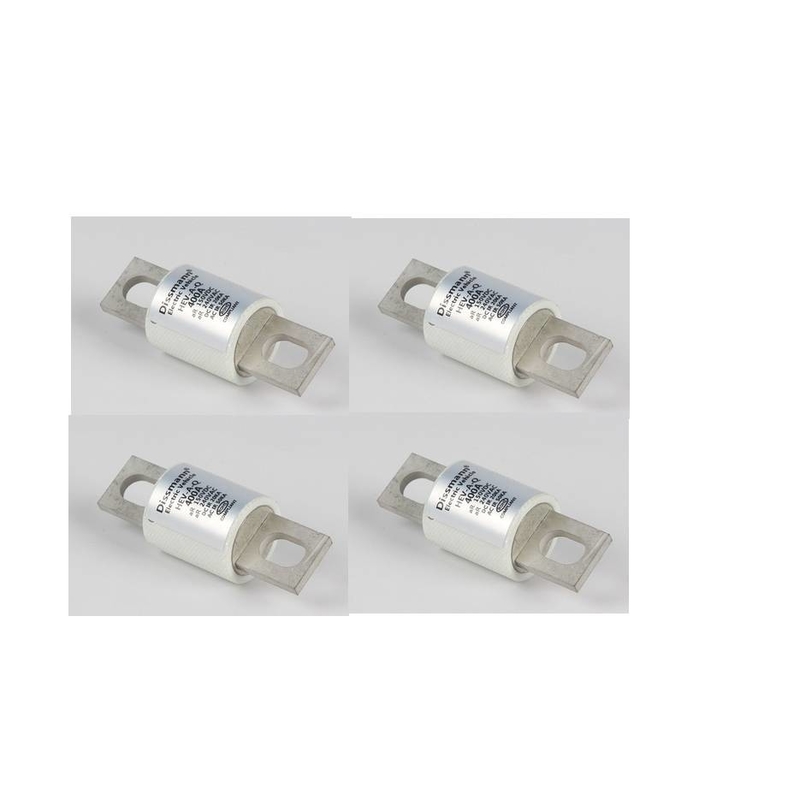

Uso del fusible de la serie de UL248 HEV para la protección de la batería
Uso del fusible de HEV
Los productos de esta serie están alrededor de los fusibles de la conexión empernada del tubo, con la resistencia capacidad, de choque de fractura tamaño pequeño, altos de la temperatura, oleada actual, vibración y choque mecánico, y carga química fuerte. Aplicable para baterías del sistema eléctrico de la impulsión del vehículo eléctrico, del almacenamiento de energía y del poder, condensador del almacenamiento de energía, regulador de la conversión de frecuencia, cargador, alambre y otras piezas automotrices y el cortocircuito del equipo, sobrecarga y protección de reserva.
Información básica del fusible de HEV
Este fusible de HEV conveniente alinear en la gama actual clasificada de 5A-800A, voltaje clasificado de AC/DC500V, rompiendo capacidad hasta AC100KA/DC50KA en el tipo de AC/DC500V.The de protección es AR, y el tiempo constant≥10ms.
Dimensión en milimeter
| Dibujo del tamaño |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66,5 |
9 |
15 |
3,3 |
14,75 |
| HZ2 |
92,2 |
25 |
53 |
68 |
77 |
9 |
18 |
3,2 |
13,5 |
| HZ3 |
92,2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12,5 |
| HZ4 |
109 |
38 |
53 |
69 |
89,5 |
10,5 |
25 |
6 |
20,7 |
| HZ5 |
110 |
50 |
53 |
70,5 |
90 |
10,5 |
38 |
6 |
20,7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13,5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81,5 |
113,5 |
139 |
16 |
60 |
10 |
28,4 |
HZ1: El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m, gama actual clasificada de 35A-60A.
HZ2: El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m, gama actual clasificada de 70A-100A.
HZ3: El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m, gama actual clasificada de 125A-200A.
HZ4: El perno de montaje M10 recomendó el esfuerzo de torsión 20N·m, gama actual clasificada de 225A-400A.
HZ5: El perno de montaje M10 recomendó el esfuerzo de torsión 20N·m, gama actual clasificada de 450A-600A.
HZ6: El perno de montaje M12 recomendó el esfuerzo de torsión 28N·m, gama actual clasificada de 700A-800A.
HZ7: El perno de montaje M12 recomendó el esfuerzo de torsión 28N·m, gama actual clasificada de 1000A-1200A.
Código de sistema del producto
Dissmann®Exhibición de Factaory
Dissmann® Exhibición del taller del fusible
