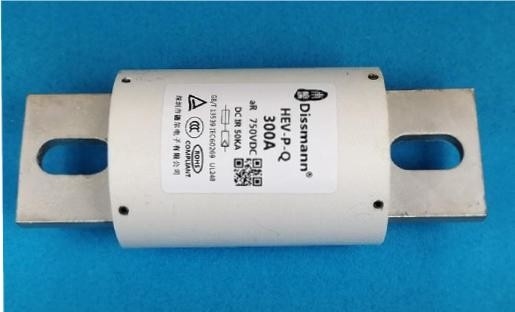

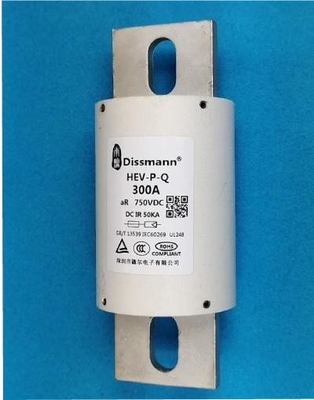

Fusible de alta capacidad de ruptura proveedor de China con 20 años de experiencia
Información básica del producto
Voltaje nominal: DC1000V o inferior
Corriente nominal: 300A
Clase de protección:aR
Capacidad de ruptura: DC30kA (constante de tiempo≤15ms)
Tipo de instalación:Disponible en perno
Cumplimiento con RoHS
Aplicación del fusible HEV
Este fusible HEV se usa ampliamente en automóviles, camiones, autobuses y equipos de transporte todoterreno para proteger los cables, alambres y componentes eléctricos que suministran energía eléctrica para operar luces, calentadores, aire acondicionado, radios, ventanas eléctricas y otros accesorios eléctricos.También se utilizan en vehículos eléctricos e híbridos y en una variedad de aplicaciones electrónicas.
Estructura del fusible HEV
Esta serie de productos son fusibles de conexión por perno de tubo redondo, que tienen las características de tamaño pequeño, soplado rápido, bajo I2t y alta confiabilidad. está hecho de tubo de fibra, el alambre de fusión es de cobre o plata, la superficie de contacto es de estaño de aleación de cobre y el tubo de fusión está lleno de arena de cuarzo de alta pureza tratada químicamente y materiales químicos especialmente tratados como medio de extinción de arco.
Norma relacionada
Este fusible de la serie HEV cumple con los requisitos de UL-248-20, ISO8820, JASO-D622, detective de la UE y RoHS, estándar certificado por TUV, etc.
Dimensión del fusible HEV, elija la dimensión de acuerdo con la corriente nominal.
| Modelo |
Corriente nominal(A) |
100% caída de tensión (mv) |
Código de tamaño |
Instalación |
| HEV-JQ-300 |
300 |
298 |
HF3 |
Perno de montaje M10,
Par recomendado: 21N.m
|
| Código de tamaño |
A±2 |
B±1.5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF3 |
139.5 |
38 |
83.5 |
99.5 |
120 |
10.5 |
25 |
6 |
20.7 |
| Código de tamaño |
A±2 |
B±1.5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99.5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
Tamaño HF1 y HF2 disponible en perno de montaje M8 par recomendado 11N·m (Rango de corriente de 5A~150A)
Tamaño HF3 y HF4 disponible en perno de montaje M10 par recomendado 20N·m (Rango de corriente de 175A~500A)
Tamaño HF5 disponible en perno de montaje M12 par recomendado 28N·m (Rango de corriente de 600A~800A)
Material del fusible HEV
El material principal de boby es el tubo de fibra, el cable del fusible consiste en cobre o plata y la tapa del extremo está hecha de estaño de aleación de cobre.
Preguntas más frecuentes
Pregunta 1: ¿Cómo elegir un fusible?
Respuesta: Al principio, le enviaremos un formulario de solicitud real del cliente. Por lo general, debemos borrar su campo de aplicación, la corriente y el voltaje de funcionamiento, los métodos de instalación, los requisitos de certificación y otros requisitos de parámetros.
