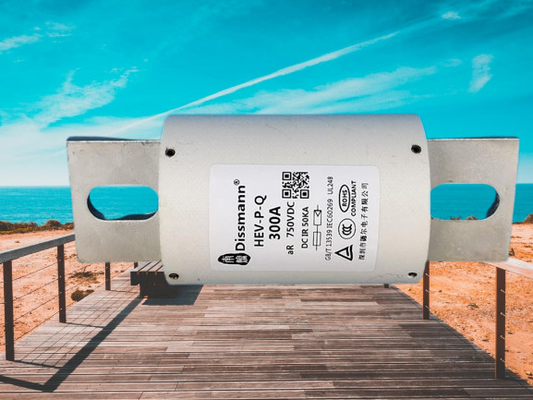

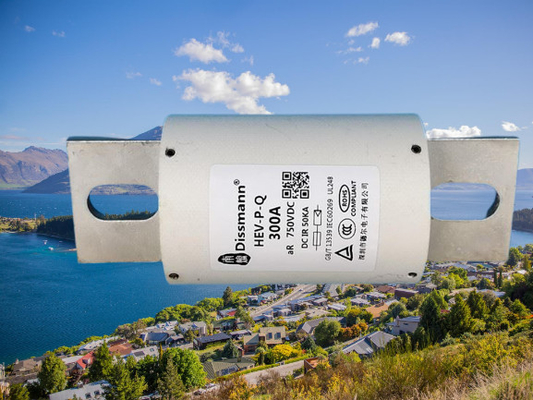

Fabricación de fusibles de cargador EV de alta corrienteen China
Información básica del cargador EV
Fusible rápido atornillado, dimensiones y rendimiento conformes: GB13539, IEC60269, UL248
Voltaje nominal: DC1000V o inferior
Corriente nominal: 300A
Clase de protección:aR
Capacidad de ruptura: DC30kA (constante de tiempo≤15ms)
Aplicación del fusible HEV
| Parte |
Material |
| Fusible |
Cobre o Plata |
| Tapa final |
Estañado de aleación de cobre |
| Pata de fusible |
Estañado de aleación de cobre |
| cuerpo del fusible |
Tubo de cerámica |
| Relleno |
Arena de cuarzo |
Estructura del fusible del cargador EV
Los tubos fusibles de los vehículos eléctricos están hechos de materiales cerámicos resistentes a altas temperaturas, que tienen alta resistencia al fuego y dureza sólida.
La masa fundida se sella en un tubo de fundición de manera que el 99,99 % de la plata pura se convierte en una masa fundida de sección transversal variable.La tubería de fundición se llena con arena de cuarzo de alta pureza tratada químicamente y materiales químicos especialmente tratados para que el arco extinga la aglomeración.
Dimensión del producto del fusible HEV, elija el tamaño de acuerdo con la corriente nominal.
| Código de dimensión |
A±2 |
B±1.5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139.5 |
38 |
83.5 |
99.5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146.5 |
50 |
89.5 |
106 |
126.5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197.5 |
63 |
89.5 |
123.5 |
162.5 |
13.5 |
50 |
10 |
33 |
| Modelo |
Corriente nominal |
yo2ejército de reserva2s) |
Disipación de potencia |
Código de tamaño |
Instalar |
| Pre-arco |
Total |
| HEV-JQ-5 |
5A |
20 |
115 |
1.8 |
HF1 |
Perno de montaje M8 par recomendado 11N·m |
| HEV-JQ-10 |
10 A |
30 |
170 |
2.2 |
|
| HEV-JQ-15 |
15A |
48 |
220 |
3.1 |
|
| HEV-JQ-20 |
20A |
72 |
360 |
3.6 |
|
| HEV-JQ-25 |
25A |
85 |
510 |
4.2 |
|
| HEV-JQ-30 |
30A |
110 |
830 |
5.1 |
|
| HEV-JQ-35 |
35A |
180 |
1250 |
6.3 |
|
| HEV-JQ-40 |
40A |
290 |
1650 |
7.8 |
|
| HEV-JQ-45 |
45A |
350 |
mil novecientos |
8.5 |
|
| HEV-JQ-50 |
50A |
440 |
2450 |
10 |
|
| HEV-JQ-60 |
60A |
600 |
3500 |
12.5 |
|
| HEV-JQ-70 |
70A |
820 |
5500 |
14 |
|
| HEV-JQ-80 |
80A |
1050 |
6500 |
dieciséis |
|
| HEV-JQ-90 |
90A |
1800 |
10500 |
17 |
HF2 |
|
| HEV-JQ-100 |
100A |
2300 |
12000 |
18 |
|
| HEV-JQ-125 |
125A |
3400 |
21000 |
20 |
|
| HEV-JQ-150 |
150A |
4900 |
25500 |
27 |
|
| HEV-JQ-175 |
175A |
9200 |
40000 |
30 |
HF3 |
|
| HEV-JQ-200 |
200A |
15000 |
60000 |
32 |
|
| HEV-JQ-225 |
225A |
19000 |
105000 |
40 |
|
| HEV-JQ-250 |
250A |
24000 |
113000 |
47 |
Perno de montaje M10 par recomendado 20N·m |
| HEV-JQ-275 |
275A |
25000 |
130000 |
49 |
|
| HEV-JQ-300 |
300A |
26000 |
160000 |
52 |
|
| HEV-JQ-325 |
325A |
33000 |
180000 |
55 |
|
| HEV-JQ-350 |
350A |
42000 |
230000 |
60 |
HF4 |
|
| HEV-JQ-400 |
400A |
71000 |
320000 |
sesenta y cinco |
|
| HEV-JQ-450 |
450A |
78000 |
300000 |
80 |
|
| HEV-JQ-500 |
500A |
105000 |
350000 |
95 |
|
| HEV-JQ-600 |
600A |
163000 |
530000 |
105 |
HF5 |
Perno de montaje M12 par recomendado 28N·m |
| HEV-JQ-700 |
700A |
320000 |
680000 |
155 |
|
| HEV-JQ-800 |
800A |
420000 |
870000 |
185 |
|
Cantidad de embalaje
HF4: 2 cartuchos fusibles por caja de plástico.
Cada caja larga está empaquetada con 1 caja de plástico, un total de 2 fusibles, el tamaño de la caja larga es de 156 mm de largo x 120 mm de ancho x 54 mm de alto.
Cada caja grande contiene 20 cajas de tiras largas, un total de 40 eslabones fusibles, el tamaño de la caja grande es de 342 mm de largo x 258 mm de ancho x 285 mm de alto.
Retroalimentación:
1. Después de recibir los artículos, la confirmación anticipada del Comprador será muy apreciada
2. Debido a que sus comentarios son muy importantes para el desarrollo de nuestro negocio, lo invitamos sinceramente a estar satisfecho con nuestros productos y servicios.Esencia
3. Contáctanos antes de dejar un comentario negativo o neutral.Resolveremos cualquier problema con nosotros.Gracias por su comprensión.
¿Por qué elegir nuestro fusible Dissmann?
El equipo de I + D de DISSMANN se estableció en 2000 y comenzó a comprometerse con el diseño y la inversión independientes de I + D en la industria de fusibles.En la industria electrónica de principios del siglo XX, nuestras empresas se destacaron en esta industria con fusibles de tubo de vidrio y fusibles BS1362, y se convirtieron en el proveedor preferido de muchos pequeños fabricantes de electrodomésticos.Nuestra empresa es miembro del Comité de Normalización de Fractivos Pequeños y Fusibles de Bajo Voltaje de China.Participa en la formulación y modificación de series de estándares nacionales como GB9364 y GB13539.Tiene 4 patentes de invención y 12 patentes prácticas.
Dado que la batería se ha utilizado en teléfonos móviles y computadoras portátiles, hemos liderado la tecnología de fusibles utilizada en la protección de circuitos de CC.
Con base en estas experiencias y logros, hemos desarrollado y agregado fusibles de CC para proteger EV/HEV/solar fotovoltaica, alto voltaje, gran corriente y rupturas altas.
Muchos de nuestros productos se han utilizado como componentes de automóviles.
PREGUNTAS MÁS FRECUENTES:
Pregunta 1: ¿Cuál es su condición de prueba de fusible?
Respuesta 1: Nuestro fusible se prueba en condiciones de 25 ± 5 ° C en el laboratorio.
