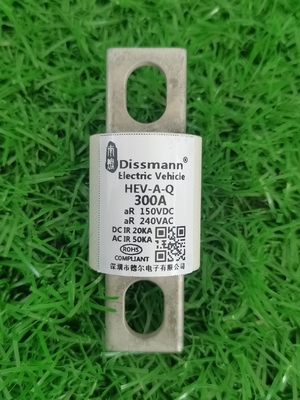

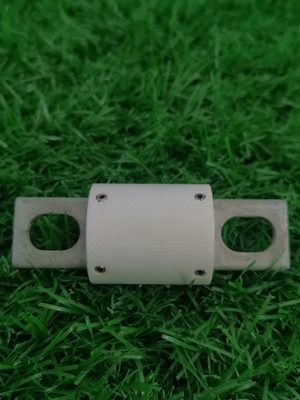

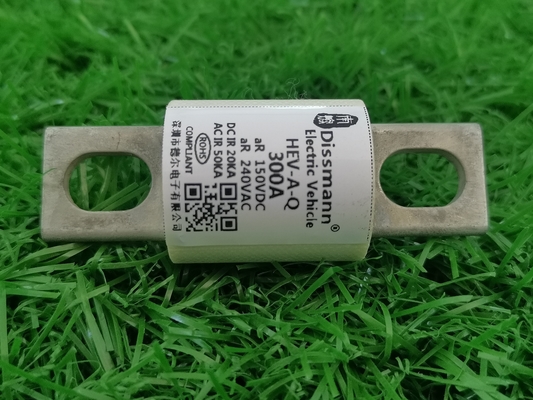

Los fusibles automotrices de cerámica M8 de Ev 400amps 250vac empernaron alto voltaje de Dc20ka 70m m

Fusible de alto voltaje del paquete del fusible EV del fusible del automóvil de New Energy
información básica 1.Product:
los fusibles, la dimensión y el funcionamiento (de 1) serie de EV-A-Q se ajustan a UL248, GB13539, IEC60269, GB31465
(2) voltaje clasificado: 250VDC, corriente clasificada: 400A, rompiendo capacidad: DC20KA
(3) estándar ejecutivo: Cumpla con UL248, GB13539, IEC60269, GB31465.
(4) productos de esta serie que EV-A-Q son de cerámica alrededor del tubo empernaron los fusibles; Aplicable para el vehículo de camino. con la resistencia capacidad, de choque de fractura tamaño pequeño, altos de la temperatura, oleada actual, vibración y choque mecánico, y carga química fuerte. Aplicable para baterías del sistema eléctrico de la impulsión del vehículo eléctrico, del almacenamiento de energía y del poder, condensador del almacenamiento de energía, regulador de la conversión de frecuencia, cargador, alambre y otras piezas automotrices y el cortocircuito del equipo, sobrecarga y protección de reserva.

característica 2.Product:


3.M8 empernó los materiales del fusible de EV:


temperatura 4.Storage:
Temperatura de almacenamiento de los productos del fusible de EV: -40°C ~ 105°C. La humedad relativa no es más el de 70% cuando 40°C. La humedad relativa no es más el de 80% cuando 30°C. La humedad relativa no está más el de 90% debajo de 20°C.
Temperatura de almacenamiento de empaquetado: -40°C ~ 70°C. La humedad relativa no es más el de 40% cuando 40°C. La humedad relativa no es más el de 50% cuando 30°C. La humedad relativa no está más el de 90% debajo de 20°C, ninguna condensación.
Los fusibles se pueden almacenar para la media 1 año en que la humedad relativa el ≦75%.
No en el aire abierto, los fusibles se pueden almacenar a lo más 30 días en que la humedad relativa el 95%.

características 5.Mechanical

casquillo de cobre 5,1

El casquillo de cobre se debe clavar firmemente para asegurarse de que el casquillo de cobre no puede ser quitado cuando el vínculo del fusible no se daña. Después de que la muestra se sumerja en agua en 15℃-35℃ por 24 horas y sacado, en cada casquillo de extremo, aplique uniformemente una fuerza de tracción a 5N, guárdelo para 1 minuto, el casquillo de cobre no debe caerse.

5,2 prueba extensible

   Un casquillo del cobre del extremo que fija el fusible, entonces en el otro extremo del casquillo de cobre, aplica una tensión de 100N a lo largo del eje horizontal, el cobre       los casquillos en ambos extremos no deben ser flojos y el cuerpo del tubo no debe estar roto.


5,3 prueba de fuerza del tubo

   Después de fijar los casquillos de cobre en ambos extremos, aplique una presión de 200N al centro del tubo de cerámica, el tubo no debe estar roto.


6. dimensión del producto del fusible del vehículo eléctrico:




Equipo del producto:


Equipo de prueba:


Certificado:
