La carga Ul248 llena los fusibles automotrices de cerámica Dc1000v

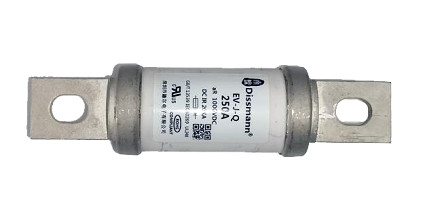

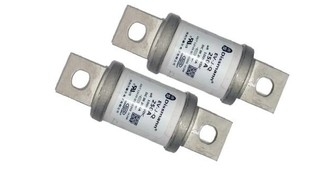

El fusible de la serie del fusible EV-J-Q de Dissmann se ajusta a l GB13539, IEC60269, UL248

Información básica del producto:

El fusible, la dimensión y el funcionamiento de la serie 1.EV-J-Q conforman: GB13539, IEC60269, UL248

voltaje 2.Rated: DC1000V o más bajo

corriente 3.Rated: 150/250/550/600A

capacidad 4.Breaking: DC20kA

5.Compliance con la UE y el directorio de China RoHS

6.Compliance con el estándar de UL248, GB13539, IEC60269, GB31456

Uso del producto:

Esta serie de los productos EV-J-Q es los fusibles perno-conectados de cerámica, que tienen las características de tamaño pequeño, y alta confiabilidad. Aplicable a una gama de temperaturas ancha, puede soportar la vibración mecánica de alta intensidad y el choque, el choque de la temperatura y la carga química fuerte, convenientes para los usos de la industria del vehículo de camino, se pueden utilizar como sistema eléctrico de impulsión del vehículo eléctrico, el sistema de conversión de poder, la batería del almacenamiento de energía y del poder, el cortocircuito del almacenamiento de energía y la protección de reserva para los condensadores, los reguladores del inversor, los cargadores, los alambres, y los otros componentes automotrices y equipo. La protección del cortocircuito se funde especialmente para los vehículos eléctricos puros y los vehículos eléctricos híbridos

Características de producto:

Material automotriz de cerámica del producto del fusible:

Parte	Material
Alambre del fusible	Cobre o plata
Casquillo de extremo	Estañado de la aleación de cobre
Pierna del fusible	Estañado de la aleación de cobre
Cuerpo del fusible	Tubo de cerámica
Llenador	Arena del cuarzo



Dimensión del producto:

Modelo	Código del tamaño	A±3	B±1.5	C±2	D±2.5	F±1	G±0.5	H±0.2	J±1
EV-J-Q	VJ1	116,5	30,4	75	96,5	9	25	4	13
	VJ2	140	37,3	77	109,5	11	25	6	15
	VJ3-1	148	53,5	90	118	12,5	40	8	20





Curva característica de la temperatura actual



Tipo de producto

Modelo	Corriente clasificada	² t (² s de I de A)		Consumo de energía	Código del tamaño	Instale
EV-J-Q-30	30	120	850	5	VJ1	El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m
EV-J-Q-40	40	300	1700	7,5
EV-J-Q-50	50	450	2500	10
EV-J-Q-60	60	620	3600	12,5
EV-J-Q-70	70	850	5600	14
EV-J-Q-80	80	1100	6600	15,5
EV-J-Q-90	90	1850	10600	17
EV-J-Q-100	100	2300	12000	18
EV-J-Q-125	125	3400	21000	20
EV-J-Q-150	150	4800	25000	25
EV-J-Q-175	175	9200	40000	30	VJ2	El perno de montaje M10 recomendó el esfuerzo de torsión 20N·m
EV-J-Q-200	200	15000	60000	34
EV-J-Q-225	225	19000	105000	40
EV-J-Q-250	250	23500	113000	43
EV-J-Q-275	275	24800	128000	48
EV-J-Q-300	300	26000	155000	52
EV-J-Q-325	325	32700	175000	56
EV-J-Q-350	350	40000	223000	60	VJ3-1	El perno de montaje M12 recomendó el esfuerzo de torsión 28N·m
EV-J-Q-400	400	56000	290000	65
EV-J-Q-450	450	78000	390000	80
EV-J-Q-500	500	105000	490000	90
EV-J-Q-600	600	165000	560000	105	VJ3-2
EV-J-Q-800	800	420000	870000	175
