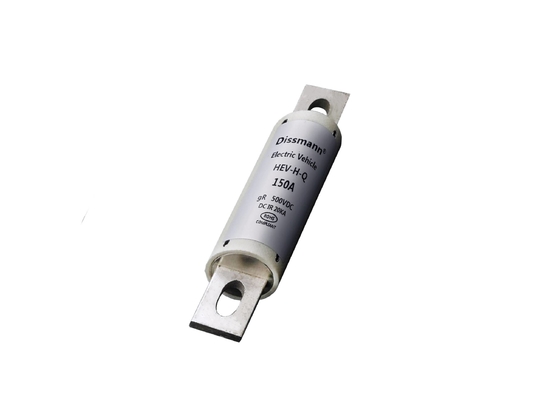

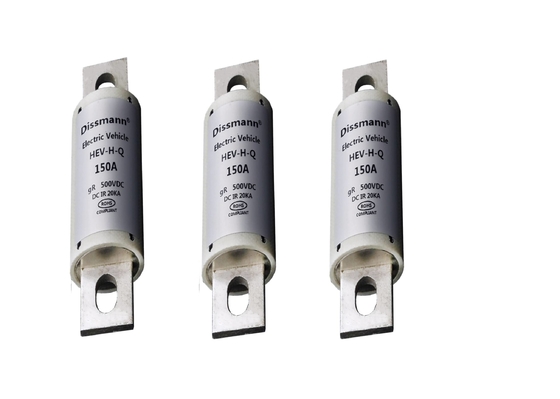

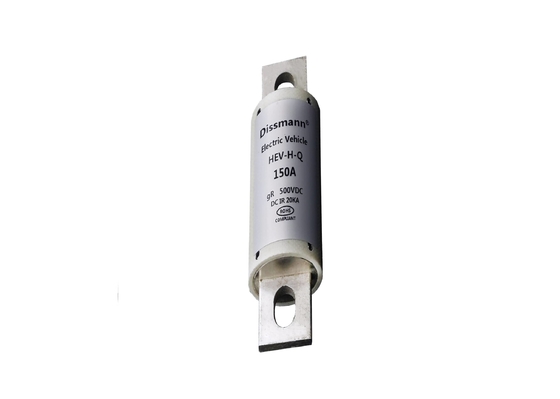

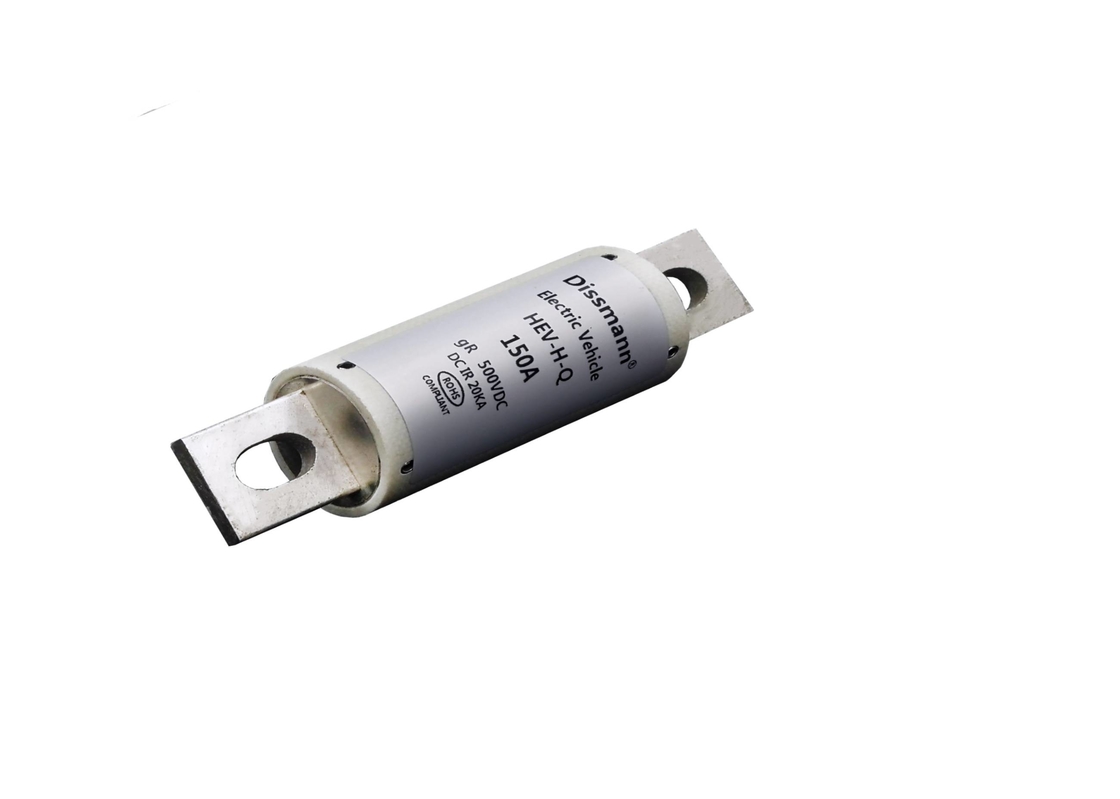

Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A

Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A
Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A

Ampliación de imagen :  Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A

Datos del producto:
Lugar de origen: China
Nombre de la marca: Dissmann
Certificación: UL,CCC
Número de modelo: HEV-H-Q 150A/500VDC
Pago y Envío Términos:
Cantidad de orden mínima: 100pcs
Precio: Negotiable
Detalles de empaquetado: Embalaje estándar del cartón
Tiempo de entrega: 5-8days
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 1,000,000pcs
Contacto

Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A

descripción
Material:: de cerámica Color:: blanco
Uso:: BDU, PDU, batería, control eléctrico Voltaje clasificado:: 500VDC
Grado actual:: 150A palabra clave: Fusible automotriz
Alta luz:

Alto del fusible de la PDU que rompe capacidad

,

Alto del fusible 500VDC que rompe capacidad

,

fusible eléctrico de cerámica 150A

Fusible electrónico del poder automotriz del fusible del fusible de New Energy Electricle



Producto detallado:
Perno de montaje, opcional para la otra instalación
Cumple el directorio de RoHS

Corriente clasificada: - 150A

Voltaje clasificado: - 500V DC

Fractura de capacidad: 20KA



Embalaje:

Peso del pedazo: 246±5g

Dimensión del cartón: L.274*W.225*H.230mm

Dimensión interna de la caja: L.225*W.140*H.50mm

Peso neto/cartón: 12.3kg

Peso bruto/cartón: 13.5kg

Dimensión del cartón: 14180cm3



Presentación del producto



Voltaje clasificado

 AC/DC500V o más bajo

Tipo protección

 AR
Corriente clasificada 5A-800A



Fractura de capacidad



AC100KA, DC50KA

(tiempo constant≤15ms)

Cumpla el requisito

UL248-20, ISO8820, JASO-D622,

UE y directorio de RoHS

Observaciones



 —



Dimensiones totales del producto (milímetros)





Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A 0





Código del tamaño

 A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HZ1 81 22 40 55 66,5 9 15 3,3 14,75
HZ2 92,2 25 53 68 77 9 18 3,2 13,5
HZ3 92,2 33 53 68 75 9 22 5 12,5
HZ4 109 38 53 69 89,5 10,5 25 6 20,7
HZ5 110 50 53 70,5 90 10,5 38 6 20,7
HZ6 161 63 53 87 126 13,5 50 10 34
HZ7 177 76 81,5 113,5 139 16 60 10 28,4





Curva característica actual



Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A 1Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A 2Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A 3Capacidad de fractura del fusible de la PDU alta, fusible eléctrico de cerámica 150A 4



Tipo de producto

Modelo

Corriente clasificada

(a)

 I2 t (A2 s)

Disipación de poder

(w)

Código del tamaño

Instale
Pre-arco Después-arco
HEV-H-Q-35 35A 33 145 8,5 HZ1

El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m
HEV-H-Q-40 40A 74 315 8
HEV-H-Q-45 45A 100 430 8
HEV-H-Q-50 50A 130 650 8,5
HEV-H-Q-60 60A 200 880 10
HEV-H-Q-70 70A 210 900 10,5 HZ2
HEV-H-Q-80 80A 300 1360 12,5
HEV-H-Q-90 90A 350 1500 15,5
HEV-H-Q-100 100A 460 1950 17,5
HEV-H-Q-125 125A 750 3430 26 HZ3
HEV-H-Q-150 150A 1000 4450 31
HEV-H-Q-175 175A 1400 6100 36
HEV-H-Q-200 200A 1800 8300 41
HEV-H-Q-225 225A 4600 23000 39 HZ4

El perno de montaje M10 recomendó el esfuerzo de torsión 20N·m
HEV-H-Q-250 250A 6250 32100 41
HEV-H-Q-275 275A 7800 40000 46
HEV-H-Q-300 300A 9600 49000 52
HEV-H-Q-325 325A 13500 63000 54
HEV-H-Q-350 350A 14000 72000 59
HEV-H-Q-400 400A 18500 95500 66
HEV-H-Q-450 450A 24000 125000 75 HZ5
HEV-H-Q-500 500A 28500 147000 84
HEV-H-Q-600 600A 40500 203000 108
HEV-H-Q-700 700A 54000 295000 122 HZ6

El perno de montaje M12 recomendó el esfuerzo de torsión 28N·m


HEV-H-Q-800 800A 75000 406000 130
HEV-H-Q-1000 1000A 90000 430000 146 HZ7
HEV-H-Q-1200 1200A 120000 590000 180
