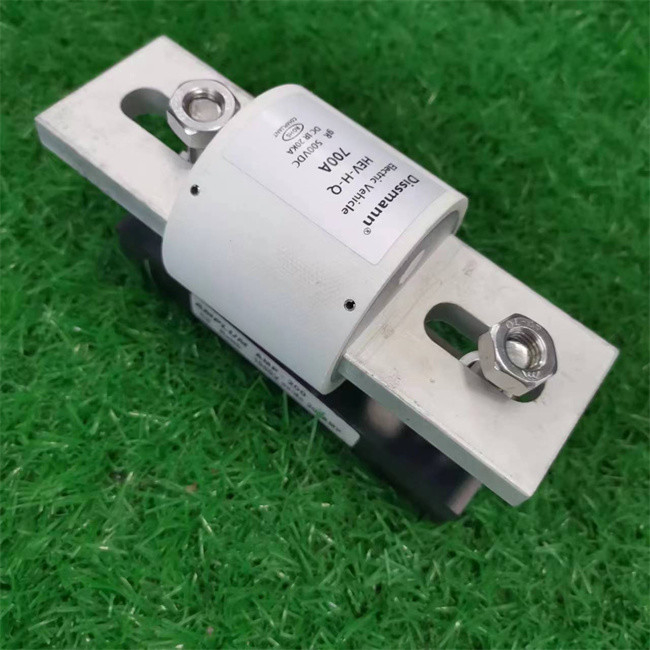

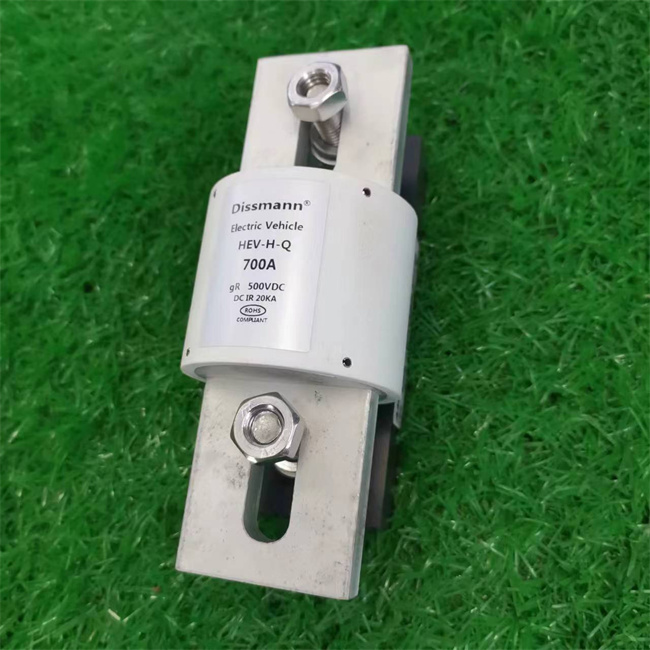

El vehículo eléctrico del ® AC100ka de Dissmann funde el alto fusible de gran intensidad de fractura TUV de la capacidad certificado
Fusible de DC500V 700Amp HEV para el vehículo eléctrico
DC750V HEV SE FUNDE EN DIVERSO AMPERIO 500A/300/100A
Información básica del fusible de HEV:
- Tipo: fusible del automóvil (tipo instalación del perno)
- Dimensiones y funcionamiento conforme a UL248
- Voltaje clasificado: AC500V (serie) de HEV-H-Q /AC690V (serie) de HEV-P-Q /AC1000V (serie de HEV-J-Q),
- Corriente clasificada: 5A~800A,
- Fractura de capacidad: AC100KA
- Ajústese a los directorios de la UE y de China RoHS
- El estándar ejecutivo es UL248-20, ISO8820, JASO-D622, número de la certificación del TUV: J 50458819 0001
- Esta serie de productos es los fusibles del automóvil, que tienen las características de tamaño pequeño, bajo consumo de energía y la alta capacidad de fractura. Es aplicable a los vehículos eléctricos, al sistema del almacenamiento de energía y a los módulos de carga.

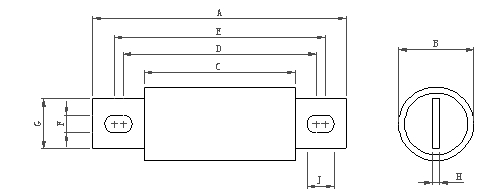

Dimensión del fusible de fractura de la serie de la capacidad AC100KA HEV:
(Serie de HEV-H-Q) código del tamaño del fusible 1.AC500V:
| Código del tamaño |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66,5 |
9 |
15 |
3,3 |
14,75 |
| HZ2 |
92,2 |
25 |
53 |
68 |
77 |
9 |
18 |
3,2 |
13,5 |
| HZ3 |
92,2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12,5 |
| HZ4 |
109 |
38 |
53 |
69 |
89,5 |
10,5 |
25 |
6 |
20,7 |
| HZ5 |
110 |
50 |
53 |
70,5 |
90 |
10,5 |
38 |
6 |
20,7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13,5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81,5 |
113,5 |
139 |
16 |
60 |
10 |
28,4 |
(Serie de HEV-P-Q) código del tamaño del fusible 2.AC690V:
| Código del tamaño |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HT1 |
73,5 |
14,3 |
48 |
60,5 |
63,5 |
6,5 |
10,3 |
1,6 |
8 |
| HT2 |
110 |
22 |
69 |
84 |
95,5 |
9 |
15 |
3,3 |
14,75 |
| HT3 |
129 |
36,5 |
72 |
88 |
109 |
10,5 |
25 |
6 |
20,7 |
| HT4 |
129 |
50 |
72 |
88,6 |
109 |
10,5 |
38 |
6 |
20,7 |
| HT5 |
180 |
63 |
72 |
106 |
145 |
13,5 |
50 |
10 |
33 |
(Serie de HEV-J-Q) código del tamaño del fusible 3.AC1000V:
| Código del tamaño |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
Tipo ordinario del produc que usted puede elegir de nuestra fábrica:
(Serie de HEV-H-Q) modelo del fusible 1.AC500V:
|
Modelo
|
Corriente clasificada
|
I2 t (A2 s) |
Disipación de poder
W
|
Código del tamaño
|
Instale
|
| Pre-arco |
Total |
| HEV-H-Q-35 |
35A |
33 |
145 |
8,5 |
HZ1 |
El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m
|
| HEV-H-Q-40 |
40A |
74 |
315 |
8 |
| HEV-H-Q-45 |
45A |
100 |
430 |
8 |
| HEV-H-Q-50 |
50A |
130 |
650 |
8,5 |
| HEV-H-Q-60 |
60A |
200 |
880 |
10 |
| HEV-H-Q-70 |
70A |
210 |
900 |
10,5 |
HZ2 |
| HEV-H-Q-80 |
80A |
300 |
1360 |
12,5 |
| HEV-H-Q-90 |
90A |
350 |
1500 |
15,5 |
| HEV-H-Q-100 |
100A |
460 |
1950 |
17,5 |
| HEV-H-Q-125 |
125A |
750 |
3430 |
26 |
HZ3 |
| HEV-H-Q-150 |
150A |
1000 |
4450 |
31 |
| HEV-H-Q-175 |
175A |
1400 |
6100 |
36 |
| HEV-H-Q-200 |
200A |
1800 |
8300 |
41 |
| HEV-H-Q-225 |
225A |
4600 |
23000 |
39 |
HZ4 |
El perno de montaje M10 recomendó el esfuerzo de torsión 20N·m
|
| HEV-H-Q-250 |
250A |
6250 |
32100 |
41 |
| HEV-H-Q-275 |
275A |
7800 |
40000 |
46 |
| HEV-H-Q-300 |
300A |
9600 |
49000 |
52 |
| HEV-H-Q-325 |
325A |
13500 |
63000 |
54 |
| HEV-H-Q-350 |
350A |
14000 |
72000 |
59 |
| HEV-H-Q-400 |
400A |
18500 |
95500 |
66 |
| HEV-H-Q-450 |
450A |
24000 |
125000 |
75 |
HZ5 |
| HEV-H-Q-500 |
500A |
28500 |
147000 |
84 |
| HEV-H-Q-600 |
600A |
40500 |
203000 |
108 |
| HEV-H-Q-700 |
700A |
54000 |
295000 |
122 |
HZ6 |
El perno de montaje M12 recomendó el esfuerzo de torsión 28N·m
|
| HEV-H-Q-800 |
800A |
75000 |
406000 |
130 |
| HEV-H-Q-1000 |
1000A |
90000 |
430000 |
146 |
HZ7 |
| HEV-H-Q-1200 |
1200A |
120000 |
590000 |
180 |
(Serie de HEV-P-Q) modelo del fusible 2.AC690V:
|
Modelo
|
Corriente clasificada
|
I2 t (A2 s) |
Disipación de poder
W
|
Código del tamaño
|
Instale
|
| Pre-arco |
Total |
| HEV-P-Q-5 |
5A |
1,6 |
10 |
1,5 |
HT1 |
El perno de montaje M6 recomendó el esfuerzo de torsión 4N·m
|
| HEV-P-Q-10 |
10A |
3,5 |
19 |
3,8 |
| HEV-P-Q-15 |
15A |
9,5 |
73 |
5,4 |
| HEV-P-Q-20 |
20A |
25,5 |
176 |
6,0 |
| HEV-P-Q-25 |
25A |
42 |
330 |
7,0 |
| HEV-P-Q-30 |
30A |
55 |
420 |
9,0 |
| HEV-P-Q-35 |
35A |
33 |
160 |
11,0 |
HT2
|
El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m
|
| HEV-P-Q-40 |
40A |
75 |
315 |
12,0 |
| HEV-P-Q-45 |
45A |
95 |
430 |
12,0 |
| HEV-P-Q-50 |
50A |
135 |
590 |
12,5 |
| HEV-P-Q-60 |
60A |
205 |
940 |
14,8 |
| HEV-P-Q-70 |
70A |
300 |
el an o 80 |
17,5 |
| HEV-P-Q-80 |
80A |
350 |
2350 |
20,5 |
| HEV-P-Q-90 |
90A |
410 |
2630 |
24,0 |
| HEV-P-Q-100 |
100A |
530 |
3450 |
26,5 |
| HEV-P-Q-125 |
125A |
1700 |
7200 |
27 |
HT3
|
El perno de montaje M10 recomendó el esfuerzo de torsión 20N·m
|
| HEV-P-Q-150 |
150A |
2750 |
11000 |
34 |
| HEV-P-Q-175 |
175A |
4100 |
16000 |
35 |
| HEV-P-Q-200 |
200A |
5400 |
21000 |
42 |
| HEV-P-Q-225 |
225A |
7500 |
30000 |
45 |
| HEV-P-Q-250 |
250A |
9700 |
41000 |
47 |
| HEV-P-Q-275 |
275A |
12000 |
58000 |
51 |
| HEV-P-Q-M300 |
300A |
16500 |
70000 |
56 |
HT4
|
| HEV-P-Q-M325 |
325A |
20000 |
82000 |
61 |
| HEV-P-Q-M350 |
350A |
23000 |
94000 |
63 |
| HEV-P-Q-M400 |
400A |
30000 |
123000 |
76 |
| HEV-P-Q-300 |
300A |
16500 |
70000 |
56 |
| HEV-P-Q-325 |
325A |
20000 |
82000 |
61 |
| HEV-P-Q-350 |
350A |
23000 |
94000 |
63 |
| HEV-P-Q-400 |
400A |
30000 |
123000 |
76 |
| HEV-P-Q-450 |
450A |
35000 |
135000 |
95 |
| HEV-P-Q-500 |
500A |
44000 |
165000 |
108 |
| HEV-P-Q-600 |
600A |
48000 |
210000 |
115 |
HT5
|
El perno de montaje M12 recomendó el esfuerzo de torsión 28N·m
|
| HEV-P-Q-700 |
700A |
53000 |
298000 |
125 |
| HEV-P-Q-800 |
800A |
75000 |
445000 |
140 |
(Serie de HEV-J-Q) modelo del fusible 3.AC1000V:
|
Modelo
|
Corriente clasificada
|
I2 t (A2 s) |
Disipación de poder
W
|
Código del tamaño
|
Instale
|
| Pre-arco |
Total |
| HEV-J-Q-5 |
5A |
20 |
115 |
1,8 |
HF1 |
El perno de montaje M8 recomendó el esfuerzo de torsión 11N·m
|
| HEV-J-Q-10 |
10A |
30 |
170 |
2,2 |
| HEV-J-Q-15 |
15A |
48 |
220 |
3,1 |
| HEV-J-Q-20 |
20A |
72 |
360 |
3,6 |
| HEV-J-Q-25 |
25A |
85 |
510 |
4,2 |
| HEV-J-Q-30 |
30A |
110 |
830 |
5,1 |
| HEV-J-Q-35 |
35A |
180 |
1250 |
6,3 |
| HEV-J-Q-40 |
40A |
290 |
1650 |
7,8 |
| HEV-J-Q-45 |
45A |
350 |
1900 |
8,5 |
| HEV-J-Q-50 |
50A |
440 |
2450 |
10,0 |
| HEV-J-Q-60 |
60A |
600 |
3500 |
12,5 |
| HEV-J-Q-70 |
70A |
820 |
5500 |
14 |
| HEV-J-Q-80 |
80A |
1050 |
6500 |
16 |
| HEV-J-Q-90 |
90A |
1800 |
10500 |
17 |
HF2 |
| HEV-J-Q-100 |
100A |
2300 |
12000 |
18 |
| HEV-J-Q-125 |
125A |
3400 |
21000 |
20 |
| HEV-J-Q-150 |
150A |
4900 |
25500 |
27 |
| HEV-J-Q-175 |
175A |
9200 |
40000 |
30 |
HF3 |
El perno de montaje M10 recomendó el esfuerzo de torsión 20N·m
|
| HEV-J-Q-200 |
200A |
15000 |
60000 |
32 |
| HEV-J-Q-225 |
225A |
19000 |
105000 |
40 |
| HEV-J-Q-250 |
250A |
24000 |
113000 |
47 |
| HEV-J-Q-275 |
275A |
25000 |
130000 |
49 |
| HEV-J-Q-300 |
300A |
26000 |
160000 |
52 |
| HEV-J-Q-325 |
325A |
33000 |
180000 |
55 |
| HEV-J-Q-350 |
350A |
42000 |
230000 |
60 |
HF4 |
| HEV-J-Q-400 |
400A |
71000 |
320000 |
65 |
| HEV-J-Q-450 |
450A |
78000 |
300000 |
80 |
| HEV-J-Q-500 |
500A |
105000 |
350000 |
95 |
| HEV-J-Q-600 |
600A |
163000 |
530000 |
105 |
HF5 |
El perno de montaje M12 recomendó el esfuerzo de torsión 28N·m
|
| HEV-J-Q-700 |
700A |
320000 |
680000 |
155 |
| HEV-J-Q-800 |
800A |
420000 |
870000 |
185 |

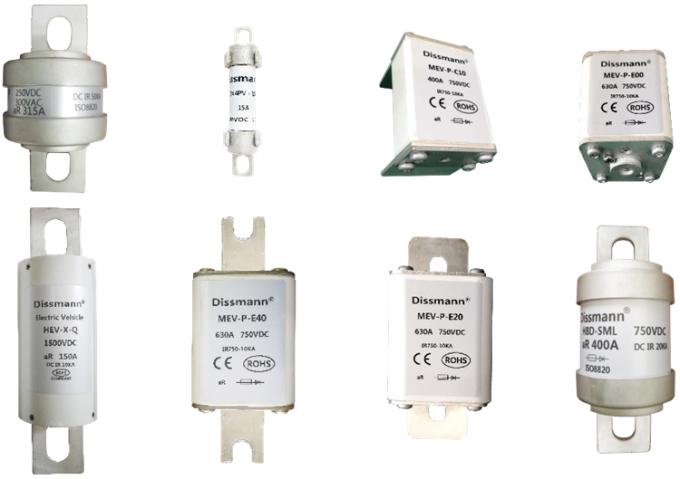

Fusibles más automotrices para el vehículo eléctrico:
Los más otros fusibles y tenedor del fusible que usted puede elegir de nuestra fábrica:
La lista de los productos mostró como abajo:
1. Fusible auto de alto voltaje (serie de EV, serie de HEV, GALLINA, serie BS88, series del MEV)
2. fusible auto de baja tensión (serie del DNN, serie de DFN, series de DKN)
3. fusible de batería de almacenamiento de energía (series del MEV)
4. fusible del poder (serie de HEV, BS88 serie, HH Series)
5. fusible solar del picovoltio (10*38,14*51,10*85,10*38 tenedor, 14*51 tenedor, 10*85Holder)
6. fusible de carga de la pila (serie de HEV, serie de EV, series de HDP)
7. fusible de las telecomunicaciones 5G (series HR70/HRP70)
8. serie estándar británica del fusible (BS1362/BS646)
9. serie HD501/HDP501, HD601-619/HDP601-619 del fusible de alto voltaje (, series 10*38)
10. bloques y tenedores del fusible
Certificaciones de los productos del fusible:
Certificaciones que tenemos:
UL, TUV, VDE, ASTA, PSB, CCC, CQC, IATF16949, ISO9001-2015, ROHS y certificaciones del alcance. Y tenemos UL&TUV autorizamos el laboratorio de tercera persona del testigo., nos permitimos conseguir UL&TUV muy rápidamente (dentro de 15days).
¿Por qué elija el fusible de Dissmann?
1. Dissmann es el proveedor de BYD.
2. consiguió la UL, UR, ASTA, el VDE, el TUV, PSB, el CCC, CQC, ROHS y patentes.
3. propio IATF16949 completo, ISO9001, ISO14001.
4. Somos UL y el TUV autorizó el laboratorio del testigo 3rd-party.
5. alambre del material-fusible de la base manufacturado por nosotros.
6. los fusibles son Automatizar-producción. 300K BS se funde/día.
7. equipo de la Lleno-automatización producido por nosotros.
8. equipo de los ingenieros jefe venido de la compañía famosa.
9. fusible automotriz completo del grado.
10. empresas de alta tecnología nacionales.
