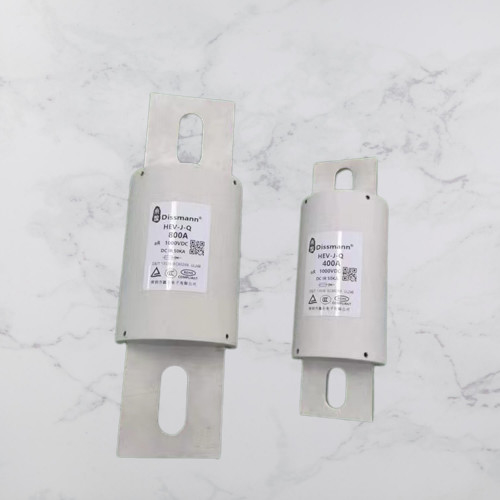

El uso del fusible de HEV principal para protege la batería del cargador de EV
Feature&Benefits del fusible de HEV
Grado actual: 5A~800A
Grado del voltaje: AC/DC1000V o más bajo
Grado de interrupción: AC100KA/DC30KA en 1000VDC/AC
Constante de tiempo: ≤15ms
Aprobaciones: UL248-20, ISO8820, JASO-D622, TUV
Ambiental: RoHS obediente
País de origen: China
Datos de la característica del fusible del amplificador 300
| Modelo |
Actual clasificado (A) |
caída de voltaje 100% (milivoltio) |
Código del tamaño |
Instalación |
| HEV-J-Q-300 |
300 |
298 |
HF3 |
Perno de montaje M10,
Recomiende
Esfuerzo de torsión: los 21N.m
|
Uso
Es conveniente para el cortocircuito y protección de reserva de los dispositivos de semiconductor tales como convertidores de frecuencia, los rectificadores, los inversores, las diversas fuentes de alimentación, así como las baterías del poder, los motores, los condensadores, los alambres y otro equipo y dispositivos. Este producto tiene buenas propiedades antivibraciones e ignífugas, y es conveniente para los usos en ambientes de la vibración tales como tránsito del carril y vehículos de motor. La protección del cortocircuito se funde especialmente para los vehículos eléctricos puros y los vehículos eléctricos híbridos, diseñados especialmente para el vehículo eléctrico puro y la batería híbrida de la potencia del vehículo, proporcionan las bases del fusible modificadas para requisitos particulares especialmente para los ambientes automotrices duros.
Dimensión del fusible de EV en milimeter
| Código del tamaño |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
Código del tamaño
HT1: 5A-80A, perno M8 de Mouting recomendó el esfuerzo de torsión 11N·m
HT2: 90A-150A, perno M8 de Mouting recomendó el esfuerzo de torsión 11N·m
HT3: 175A-325A, perno M10 de Mouting recomendó el esfuerzo de torsión 20N·m
HT4: 350A-500A, perno M10 de Mouting recomendó el esfuerzo de torsión 20N·m
HT5: 600A-800A, perno M12 de Mouting recomendó el esfuerzo de torsión 28N·m
FAQ
Pregunta: ¿Cómo seleccionar la corriente del fusible?
Respuesta: Generalmente, calcularemos nuestro fusible actual clasificado según 1,5 veces de la corriente del funcionamiento real del cliente.
