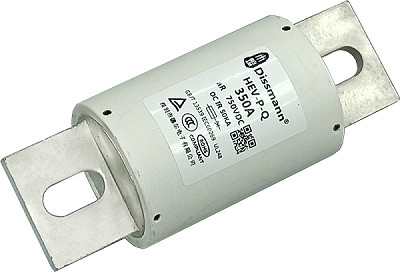

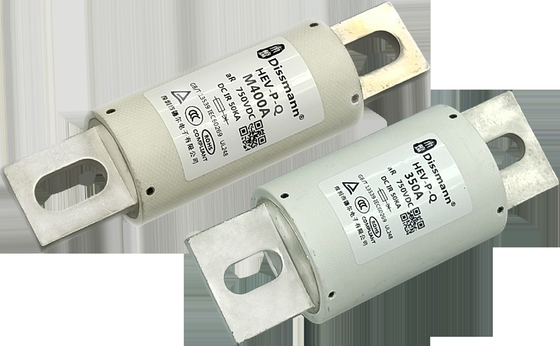

800amp fusible híbrido de cerámica del semiconductor EV
Especificación del fusible 800amp
Grado del voltaje: AC690V/DC750V
Grado del amperaje: 5A~800A
Grado de interrupción: AC100KA/DC50KA@AC690V /DC750V
Tipo de protección: AR
Intstallation: Disponible en perno
Aprobaciones: UL248-20, ISO8820, JASO-D622, IEC60269-1, RoHS compilant.
Uso del fusible 800amp
Aplicable al convertidor de frecuencia, rectificador, inversor, diversos tipos de la fuente de alimentación y el otro equipo del semiconductor, y batería del poder, motor eléctrico, condensador, cable y equipo o el cortocircuito y la protección de respaldo del componente. Este producto tiene buena resistencia de la vibración y funcionamiento ignífugo. Conveniente para los usos del ambiente de la vibración tales como tránsito del carril y vehículos de motor.
Material del fusible 800amp
| Piezas |
Material |
| Contacto del extremo |
Aleación de cobre |
| Cuerpo del fusible |
Fibra de vidrio |
| Llenador |
Arena del cuarzo |
Dimensión del fusible 800amp
| Código de la dimensión |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HT2 |
110 |
22 |
69 |
84 |
95,5 |
9 |
15 |
3,3 |
14,75 |
| HT3 |
129 |
36,5 |
72 |
88 |
109 |
10,5 |
25 |
6 |
20,7 |
| HT4 |
129 |
50 |
72 |
88,6 |
109 |
10,5 |
38 |
6 |
20,7 |
Código del tamaño
HT1: 5A-30A, perno M6 de Mouting recomendó el esfuerzo de torsión 4N·m
HT2: 35A-100A, perno M8 de Mouting recomendó el esfuerzo de torsión 11N·m
HT3: 125A-275A, perno M10 de Mouting recomendó el esfuerzo de torsión 20N·m
HT4: 300A-500A, perno M10 de Mouting recomendó el esfuerzo de torsión 20N·m
HT5: 600A-800A, perno M12 de Mouting recomendó el esfuerzo de torsión 28N·m
Número del sistema de la parte
Especificación de los paquetes:
| Código |
Especificación |
| HT2 |
- Cada caja plástica contiene 10 vínculos del fusible.
- Cada caja de la tira se embala con una caja plástica, con 10 vínculos del fusible en total. El tamaño de la caja de la tira es alto del wide× 26m m del long× 160m m de 236m m.
- Cada caja grande contiene 15 cajas largas con 150 vínculos del fusible, y el tamaño de la caja grande es alto amplio largo de 362m m ×272mm ×155mm.
|
| HT3 |
- Cada caja plástica contiene 5 vínculos del fusible.
- Cada caja de la tira se embala con una caja plástica, con 5 vínculos del fusible en total. El tamaño de la caja de la tira es alto del wide× 50m m del long× 140m m de 225m m.
- Cada caja grande contiene 10 cajas largas con 50 vínculos del fusible, y el tamaño de la caja grande es alto amplio largo de 274m m ×225mm ×230mm.
|
| HT4 |
- Cada caja plástica contiene 2 vínculos del fusible.
- Cada caja de la tira se embala con una caja plástica, con 2 vínculos del fusible en total. El tamaño de la caja de la tira es alto del wide× 51m m del long× 118m m de 144m m.
- Cada caja grande contiene 20 cajas largas con 40 vínculos del fusible, y el tamaño de la caja grande es alto del wide× 270m m del long× 250m m de 300m m.
|
FAQ
-
Pregunta: ¿Qué clase de pruebas usted realiza típicamente internamente en los fusibles?
-
Respuesta: Probaremos la subida de la temperatura, la época de fusión y la resistencia del fusible
