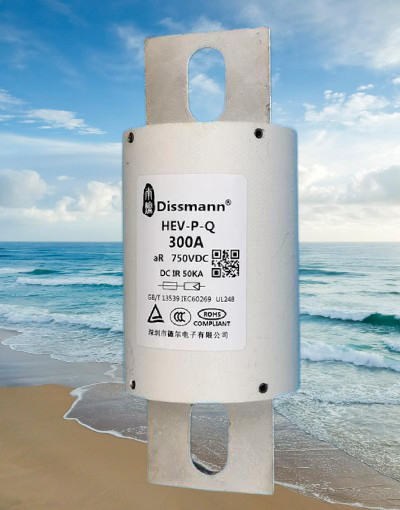

Uso de alta velocidad del fusible del semiconductor de DC750V para el poder del cargador de EV

Suministro de fusibles semiconductores DC750V en China

Información básica del fusible DC750V

Voltaje nominal: DC750V o inferior

Corriente nominal: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A

Grado de protección: aR;

Capacidad de ruptura: DC50kA (Constante de tiempo≤15ms)

Instalación: Atornillado

Aplicación del fusible DC750V

Esta serie de productos son fusibles de conexión de instalación de perno de tubo redondo, con tamaño pequeño, bajo I²t, características de alta capacidad de ruptura y otras características.Aplicable al convertidor de frecuencia, rectificador, inversor, varios tipos de fuente de alimentación y otros equipos semiconductores, y batería de potencia, motor eléctrico, condensador, cable y equipo o protección contra cortocircuitos y respaldo de componentes.Este producto tiene buena resistencia a la vibración y rendimiento retardante de llama.Adecuado para aplicaciones en entornos de vibración, como tránsito ferroviario y vehículos de motor.

Estructura del fusible semiconductor

El material principal de boby es el tubo de fibra, el cable del fusible consiste en cobre o plata y la tapa del extremo está hecha de estaño de aleación de cobre.

Dimensión del fusible semiconductor, elija el tamaño según la corriente nominal.

HF1: rango de corriente nominal de 5A~80A

HF2: rango de corriente nominal de 90A~150A

HF3: rango de corriente nominal de 175A~325A

HF4: rango de corriente nominal de 350A~500A

HF5: rango de corriente nominal de 600A~800A

Altitud

Condición de uso normal

La altitud no supera los 2000 m.

Condición de uso permitido

2000m – 4500m.

Corrección del parámetro de cambio de altitud: la gran altitud causa principalmente el deterioro del aislamiento, el deterioro de las condiciones de disipación de calor, el cambio de presión de aire.

Cuando la altitud sube 100 m, la temperatura del fusible aumenta entre 0,1 y 0,5 k.

Cuando la altitud sube 100 m, la temperatura ambiente cae alrededor de un promedio de 0,5 k.

Las condiciones normales, usando el fusible en un ambiente abierto, pueden ignorar la corriente nominal afectada por la altitud, todavía se usa como condición estándar.Si está por encima de los 40 °C, es necesario reducir la corriente nominal.Cuando la altitud aumenta 1000 m, la corriente nominal se reduce entre un 2 % y un 5 %.

Nota: En la misma serie de dimensiones, la corriente nominal máxima adopta una relación de reducción de potencia más alta, la corriente nominal más baja utiliza una relación de reducción de potencia más baja.Influencia de la altitud en la resistencia del aislamiento del aire (resistencia a la rotura).

Efecto de la altitud sobre la rigidez dieléctrica del aire (fuerza de ruptura)

Cuando aumenta la altitud, la fuerza del aislamiento del aire disminuye.Entre 2000 y 4500 metros, cuando la altitud sube 1000 m, la corriente nominal se reduce en un 12-15 %.Consulte GB/T16935.1, corrija el espacio de aislamiento en consecuencia.

La distancia de aislamiento entre los terminales del fusible es generalmente mucho mayor que GB/T16935.1, Tabla A1 y A2 Separación de aislamiento requerida por la norma.Excepto en el caso de fusibles individuales de menor volumen, no es necesario comprobar la separación del aislamiento.

La brecha de aislamiento entre la correa de fusibles y otras estructuras vivas, y a tierra, el usuario debe tener en cuenta el impacto de la altitud.

Preguntas más frecuentes

Pregunta 1: ¿Cómo elegir un fusible?

Respuesta: Al principio, le enviaremos un formulario de solicitud real del cliente. Por lo general, debemos borrar su campo de aplicación, la corriente y el voltaje de funcionamiento, los métodos de instalación, los requisitos de certificación y otros requisitos de parámetros.
