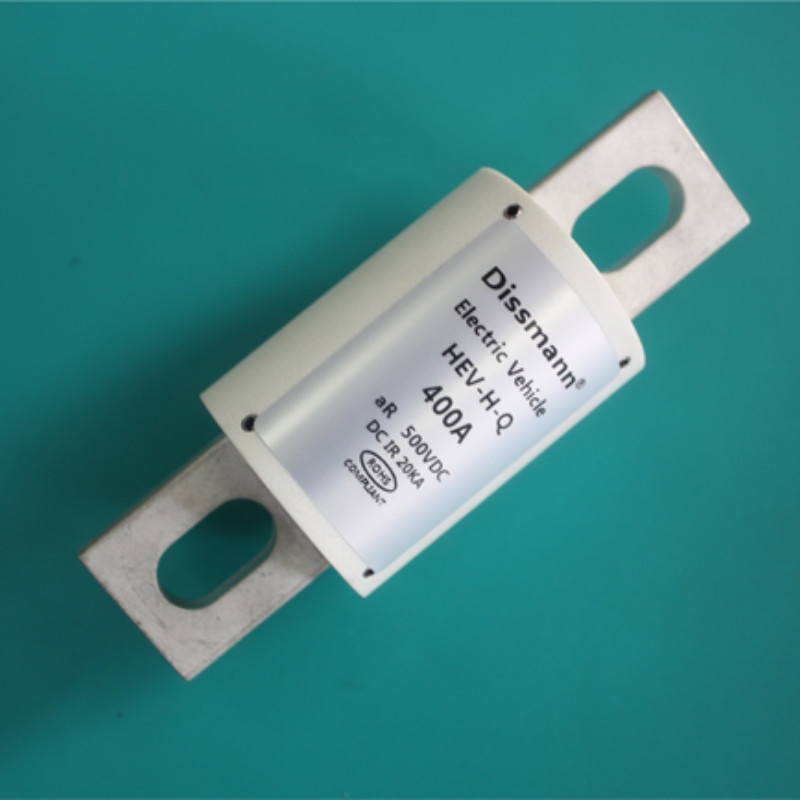

Fusibles automotrices de alta corriente UL248-20 Standard 70A-1000A HEV Fuse——Made in China
La serie de módulos HEV-AQ de Dissmann Automotive Fuses está diseñada para proteger circuitos de accesorios de alto voltaje en vehículos eléctricos e híbridos eléctricos.
Los fusibles de la serie Dissmann HEV-AQ Module ofrecen una corriente nominal de 70 - 1000 A, voltaje nominal AC250V / DC150V.
Los últimos fusibles HEV han sido probados según los estándares de calidad automotriz en cuanto a confiabilidad ambiental, ciclos de corriente transitoria y características eléctricas y de fusión del dispositivo.Son compatibles con RoHS y libres de halógenos, y cuentan con la certificación UL248-20,ISO8820,JAS0-D622.
Introducción del producto
1. Forma y dimensiones de montaje de los fusibles automotrices de la serie HEV-AQ Module:
| Código de tamaño |
A±2 |
B±1.5 |
C±1 |
D±1,5 |
E±1,5 |
F±1 |
G±0,5 |
H±0,2 |
J±1 |
| HW1 |
68.2 |
25 |
29 |
44 |
53 |
9 |
18 |
3.3 |
13.5 |
| HW2 |
94 |
38 |
38 |
54 |
74.5 |
10.5 |
25 |
6 |
20.7 |
2. Clasificación del modelo según la corriente nominal de los fusibles automotrices:
|
Modelo
|
Corriente nominal
(A)
|
yo2ejército de reserva2s) |
Disipación de potencia
(W)
|
Código de tamaño
|
Instalar
|
| 弧前 |
总 |
| HEV-AQ-70 |
70A |
460 |
3920 |
6.8 |
HW1 |
Perno de montaje M8 par recomendado 11N·m
|
| HEV-AQ-80 |
80A |
665 |
5850 |
7.5 |
| HEV-AQ-100 |
100A |
1120 |
11100 |
8.8 |
| HEV-AQ-125 |
125A |
1840 |
17600 |
11.0 |
| HEV-AQ-150 |
150A |
2650 |
25400 |
12.8 |
| HEV-AQ-200 |
200A |
4750 |
44000 |
17.5 |
| HEV-AQ-250 |
250A |
7420 |
68500 |
22.5 |
| HEV-AQ-300 |
300A |
11000 |
99000 |
26.5 |
| HEV-AQ-350 |
350A |
14800 |
139000 |
30.4 |
| HEV-AQ-400 |
400A |
18800 |
180000 |
34.8 |
| HEV-AQ-500 |
500A |
36000 |
110000 |
34.5 |
HW2 |
Perno de montaje M10 par recomendado 20N·m
|
| HEV-AQ-600 |
600A |
43500 |
125000 |
45.6 |
| HEV-AQ-700 |
700A |
68000 |
198000 |
48.5 |
| HEV-AQ-800 |
800A |
86000 |
255000 |
57.0 |
| HEV-AQ-1000 |
1000A |
152000 |
470000 |
59.5 |
3. Curva de corriente permitida de los fusibles automotrices de la serie del módulo HEV-AQ:
4. Curva característica actual de los fusibles automotrices de la serie del módulo HEV-AQ:
Consejos cálidos:Puede elegir el fusible HEV adecuado para su proyecto en función del modelo, por lo que obtendrá un presupuesto en el plazo de un día laborable. Si su proyecto requiere personalizadoautomotorfusibles, puede decirnos los requisitos personalizados especiales de los productos que necesita, y le daremos una solución y le cotizaremos dentro de los tres días hábiles.
¿Por qué nos eliges?
1. Centrarse en la producción y el desarrollo de productos de fusibles durante 20 años:
Shenzhen Deer Electronic (Dissmann Fuse) es una empresa nacional de alta tecnología fundada en 2000 por el equipo de ingenieros sénior.Los ingenieros eran responsables de la I + D de productos en empresas famosas, se reorganizaron y fundaron Shenzhen Deer en 2005. Centrados en la I + D y la producción de fusibles limitadores de corriente.Ahora tenemos 4 Patentes de Invención de China y 12 Patentes de Modelo de Utilidad.
2. Todos los productos de fusibles a través de UL, TUV, VDE, ASTA, PSB, CCC, CQC, IATF16949, ISO9001-2015, certificación ROHS.
Le damos la bienvenida para obtener más información sobre los fusibles automotrices de alta corriente. Le proporcionaremos servicios rápidos y eficientes y productos de fusibles de alta calidad.
